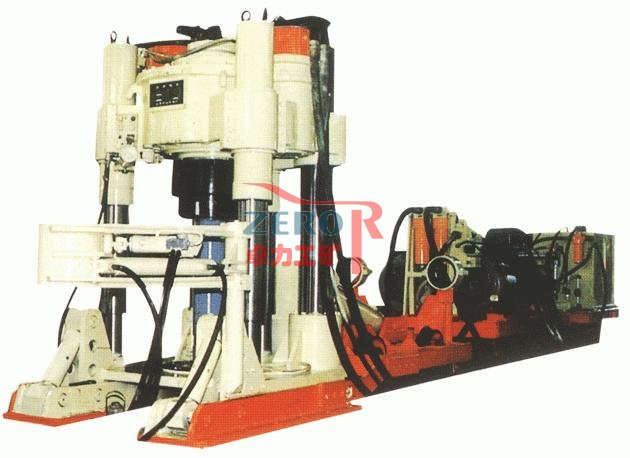

ZFY1.2/20/200D低矮型反井鉆機(原ZFYD1200)
ZFYD1200反井鉆機用途：
適用于井下煤倉、暗立（斜）井，管路孔、電纜孔、溜煤孔、通風孔等施工作業，適用于巖硬系數f≤12的情況下。
ZFYD1200反井鉆機技術指標：
咨詢熱線：400-083-4511 0537-7970778. 13280082001 18605374511 曹經理 恭候您的垂詢！
|
鉆 機 型 號
|
原 型 號 |
ZFYD1200
|
強力 ZFYD1200
|
ZFYD1500 |
ZFY2000 |
ZFYD2500 ZFY2500 |
ZFY3000 |
|
新煤安型號 |
ZFY1.2/20 /200D
|
ZFY1.2/40 /300D
|
ZFY1.5/40 /100D |
|
ZFY2.5/100D |
|
|
|
導孔直徑 (mm) |
200 |
250 |
250 |
250 |
250 （270、 311 ） |
311 |
|
|
擴孔直徑 (mm) |
1200 |
1200 ~1500 |
1500 ～ 1800 |
2000 |
2000~2500 |
3000 |
|
|
鉆孔深度 (mm) |
200 |
300 |
100 |
300 |
100 |
150 |
|
|
鉆桿直徑 (mm) |
150 |
176 |
200 |
200 |
200 （ 228、 250 ） |
250 |
|
|
導孔鉆速 (r/min) |
0 ～ 52 |
0 ～35 |
0 ～ 35 |
0 ～ 33 |
0 ～ 33 |
0 ～ 18 |
|
|
擴孔鉆速 (r/min) |
0 ～ 26 |
0 ～17 |
0 ～ 17 |
0 ～ 12 |
0 ～ 12 |
0 ～ 9 |
|
|
擴孔額定扭矩 (kN·m) |
14.9 |
22 |
22 |
68.5 |
68.5 |
137.7 |
|
|
擴孔最大扭矩 (kN·m) |
21.5 |
44 |
44 |
98 |
98 |
180 |
|
|
鉆頭許用最大推力 (kN) |
196 |
222.5 |
222.5 |
222.5 |
222.5 |
264 |
|
|
擴孔最大拉力 (kN) |
440 |
1154 |
1154 |
2200 |
1470 （ 1800 ） |
2200 |
|
|
鉆孔傾角 ( o ) |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
60 o～ 90 o |
|
|
適用巖石硬度 |
F ≤ 10 |
F ≤ 10 |
F ≤ 10 |
F ≤ 14 |
F ≤ 10 （ F ≤ 14 ） |
F ≤ 14 |
|
|
主機運搬重量 ( 包括搬運車 ) （ t ） |
3.65 |
6.5 |
6.5 |
9.41 |
9.41 |
10.2 |
|
|
主機搬運尺寸 （長寬高）（ mm ） |
2160×940 ×1543 |
2309×1142 ×1704 |
2309×1142 ×1704 |
2473×1420 ×2089 |
2473×1420 ×2089 |
2473×1420 ×2089 |
|
|
主機工作尺寸 （長寬高）（ mm ） |
1915×1020 ×2700 |
2265×1245 ×3000 |
2265×1245 ×3000 |
2690×1590 ×3800 |
2690×1590 ×3100 （ 3800 ） |
2690×1590 ×3800 |
|
|
鉆桿有效長度（ mm ） |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
鉆孔偏斜率（ % ） |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
≤ 1 |
|
|
電機功率（ kW ） |
66 |
86 |
86 、 121 |
161 |
161 |
161 |
|
|
驅動方式 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
全液壓驅動 |
|
|
ZFYD1200反井鉆機的結構特點
（1）采用兩柱三缸結構形式，鉆機機架直接錨固在地基基巖上，使鉆機整體剛性好，承載能力大。
（2）鉆機的推進油缸采用伸縮式套筒油缸，使鉆機工作高度大大降低，一般在2500～2900mm（詳見附表），用低矮型反井鉆機施工暗立井時，開挖峒室工作量小（或不開挖），降低了人、財、物的消耗，縮短了施工前期的準備工期。
（3）三只推進油缸對稱布臵，其中心連線為一等邊三角形，這三角形的重心就是鉆機回轉中心，這是鉆機運轉平穩因素之一，鉆擴孔精度高。
（4）裝卸鉆桿機械化，自帶運搬車整體運搬。ZFYD系列低矮型反井鉆機研制成功，為我國暗立井施工提供了一種先進、高效而安全的施工設備，在現場使用中得到了用戶的一致好評。
我公司設計研制的低矮反井鉆機與國內同類機型比較有以下優勢：
1、鉆機的工作高度低。鉆機的推進油缸采用伸縮式套筒油缸，使鉆機工作高度大大降低，用低矮型反井鉆機施工暗立井時，開挖峒室工作量?。ɑ虿婚_挖），降低了人、財、物的消耗，縮短了施工前期的準備工期。
2、采用國際上較為先進的三缸兩柱式結構，整體鋼性較強，穩定性好，承載能力大。
3、三只推進油缸對稱布置，其中心連線為一等邊三角形，這三角形的重心就是鉆機回轉中心，這是鉆機運轉平穩因素之一，鉆擴孔精度高。
4、鉆、擴孔效率高。鉆先導孔速度：4.3m/h,擴孔速度：1.5m/h,接一根鉆桿所需時間:5～10分鐘,卸一根鉆桿所需時間:10～15分鐘。
5、滾刀使用壽命長。此型鉆機使用我公司與南京煤科院聯合研制的DXP-1鑲齒盤形滾刀，生產使用中壽命達550米。
