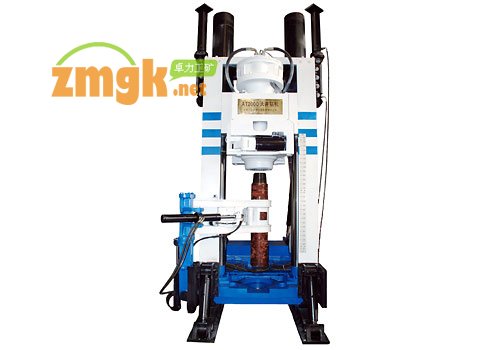

TYZ/AT系列天井鉆機

TYZ系列、AT系列天井鉆機

型號：
TYZ系列天井鉆機：TYZ1000，TYZ1500，TYZ2000
AT系列天井鉆機：AT1200、AT1400、AT1500、AT1800、AT2000、AT2500、AT3000、AT3500

用途:
TYZ系列、AT系列天井鉆機主要用于礦山井下鉆孔和擴通風井、充填井、管道井等，也可以作為礦山地下掘進大斷面天井和溜井之用。
其中TYZ1500型天井牙輪鉆機獲省部級二等獎。

優點：
TYZ、AT系列天井鉆機均采用全液驅動，各種鉆進參數可無級調整，抗沖擊性好，工作平穩；結構緊湊，安裝簡單方便。
其他普通鑿巖爆破法相片，使用天井鉆機具有生產效率高、成進質量好、操作安全，工人勞動強度低，鉆孔偏斜率小等特點。  產品名稱:

TYZ1500天井鉆機組成
1、泵站
2、TYZ1500天井鉆機主機
3、TYZ1500天井鉆機擴孔盤

主要技術參數：
　

型號（Models） 性能（Performance）		TYZ系列			AT系列
		Thz1000	Tyz1500	Tyz2000	At1200	At2000
鉆孔直徑 Drillhole Dia.		216mm	250mm	250mm	215-245mm	250mm
擴孔直徑 Reaming Dia.		1000mm	1500mm	2000mm	1200-1500mm	2000-2500mm
鉆孔深度 Drillhole Depth		120mm	120mm	120mm	120mm	120mm
鉆孔傾角 Drillhole Dip-Angle		60-900	60-900	60-900	55-900	60-900
推進方式 Propulsion Mode		雙串聯油缸 Double In-Series Cylinders			雙串聯油泵	雙油缸
總功率 Total Power		92KW	92KW	125KW	85KW	150KW
主軸扭距 Main Shafr Torque	并聯 In-Parallel	PH=160-210kg/cm² MH=1840-2464kgm	PH=160-200kg/cm² MH=1840-3752kgm	PH=160-200kg/cm² MH=3000-5000kgm	0-42KN.M	0-70 KN.M
	串聯 In-Series	PH=160-210kg/cm² MH=924-1132kgm	PH=160-210kg/cm² MH=869-1086kgm	PH=160-210kg/cm² MH=1500-2500kgm	0-20 KN.M	0-25 KN.M
主軸轉速 Main Shaft Rotation Speed	并聯 In-Parallel	0-20r/min	0-13 r/min	0-12 r/min	0-13 r/min	0-13 r/min
	串聯 In-Series	0-40 r/min	0-40 r/min	0-40 r/min	0-30 r/min	0-54r/min
壓軸 Axial Pressure	推力Thrusting Force	25 KN	32 KN	32 KN	490 KN	750 KN
	拉力	72KN	100 KN	100 KN	880 KN	1340 KN
外型尺寸 Overall Dimensions	搬運When Handing	1920*1000 *1130 mm  mm   mm	2200*1200 *1375 mm  mm   mm	2300*1300 *1400 mm  mm   mm	2300*1580 *1300 mm  mm  mm	2890*1380 *1398 mm  mm  mm
	工作時 When Operating	2940*1320 *2833 mm  mm   mm	3050*1630 *3289 mm  mm   mm	3500*1700 *3500 mm  mm   mm	4200*1800 *2900 mm  mm   mm	4550*1380 *4030 mm  mm   mm
總量 Total Weight		20000kg	30000 kg	35000 kg	21000 kg	33000 kg
