RX系列乳化液箱

　　RX1000型乳化液箱與BRW125/31.5型乳化液泵配套使用，RX1500型乳化液箱與BRW200/31.5型乳化液泵配套使用，組成乳化液泵站，作為煤礦綜合機械化采煤工作面液壓支架的動力源。液箱作為泵站工作介質———乳化液的存儲器，起著配比乳化液，回收支架回液、過濾、沉淀乳化液及對乳化液高壓出液起過濾作用。
　　RX系列乳化液箱分回液腔、沉淀腔、供液腔、及乳化油腔。支架回液通過回液腔，經(jīng)過磁性過濾器溢流，濾除磁性微粒進入沉淀腔，沉淀下更細微胡雜質，并隔住懸浮物，潔凈的乳化液進入供腔，當吸液交管接通吸液斷路器時，乳化液通過時進一步過濾，就可向泵供液。

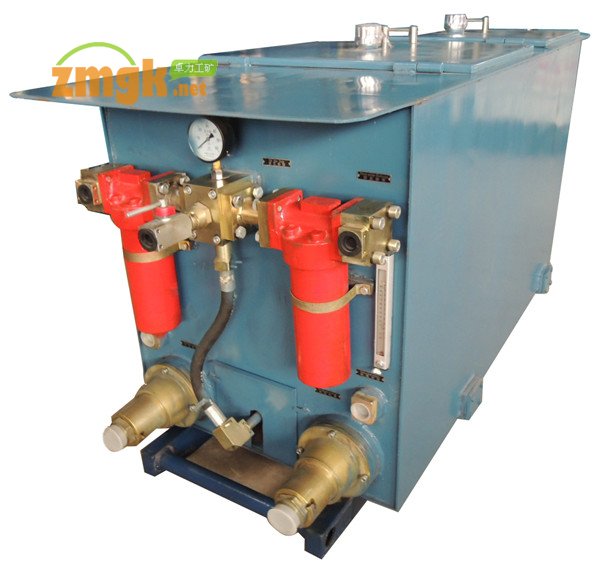

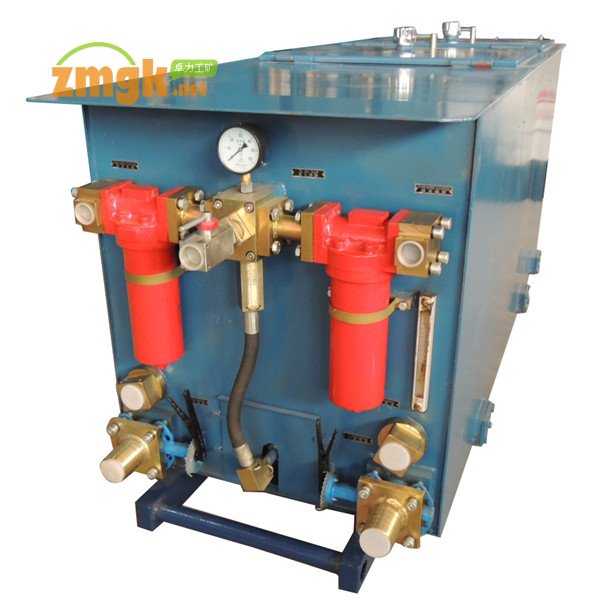

　　在液箱端面裝有兩只高壓過濾器，進液口與乳化液泵高壓出口相連，兩只高壓過濾器的出液口由交替閥并聯(lián)起來，經(jīng)過過濾后的高壓乳化液通過球形截止閥工作面供液。RX系列乳化液箱同時連接兩臺乳化液泵，可一臺工作，一臺備用。

型號	有效容積	吸液過濾精度	高壓過濾精度	高壓出口尺寸	回液口尺寸	蓄能器	外形尺寸
RX100型	1000	473	20	KJR25-31.5	B40型或KJR32	16	2460*930*1250
RX1500型	1500	473	20	KJR25-31.5	B40型或KJR32	16	2860*930*1250
SX2500型	2500	473	20	Φ32K型或Φ38K型	B40型	32	3050*1050*1280
