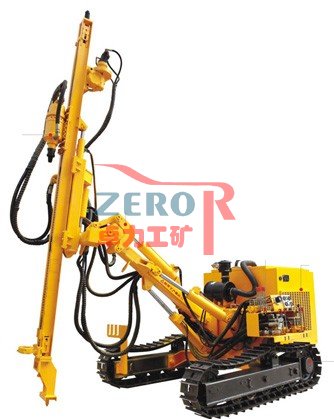

SKM200型履帶潛孔鉆機

一、SKM200型履帶潛孔鉆機用途

SKM200型露天履帶式潛孔鉆車屬自行式液壓潛孔設備，采用先進液壓技術，耗氣量低，回轉扭矩大，移孔變位方便，鉆孔作業時，穩定性好。
SKM200型露天履帶式潛孔鉆車主要用于采礦采石、道路修建、水利電力等露天工程鉆鑿爆破孔。鉆車性能可靠，鑿巖效率高，在中硬巖石上的鑿巖速度是低風壓鉆車的近2倍。


二、SKM200型履帶潛孔鉆機適用范圍

適用巖石                                         f=6~20
鉆孔直徑                                          80~140mm
鉆鑿垂直孔深                                      35m
鉆鑿水平孔深                                     30m
鉆鑿水平孔最大高度                               3500mm
行走速度                                         2.5km/h
單機爬坡能力                                     25^O

三、SKM200型履帶潛孔鉆機主要技術參數

鉆臂俯仰角度                                     上、下共70^O
鉆臂擺動角度                                     左、右各45^O
導軌俯仰角度                                     上、下共100^O
導軌擺動角度                           左、右各30^O（特殊工況時左90^O）
一次推進長度                                     3000mm
推進器補償長度                                   1200mm
最大提升力                                       18kN
工作氣壓                                         0.7~1.6Mpa
耗氣量                                           7~12m³/h
回轉機轉速                                       0~70rpm
回轉扭矩                                         2300N·m
車底離地高度                                     300mm
原動機功率                                       58kW
整機重量                                          5t
運輸狀態時外形尺寸（長×寬×高）                   5900×2100×1950mm

SKM200型履帶潛孔鉆機參數表

鉆 機 型 號	SKM200型履帶潛孔鉆機
適用巖石	f=6-20
鉆孔直徑	90～150mm
鉆鑿孔深	水平30m  垂直25m
行走速度	2.5km/h
爬坡能力	30°
回轉機轉速	0～70r/min
回轉扭矩	3600N·m
提升力	18kN
一次推進長度	3000mm
補償長度	1200mm
導軌俯仰角度	0～97°
導軌擺動角度	左、右各45°
離地間隙	300mm
發動機功率	玉柴58KW
工作氣壓	1.05~2.46Mpa
耗氣量	7～18m³/min
整機重量	5t
外形尺寸（運輸狀態）	5900X2100X1950mm
配套空壓機	15m3/min
