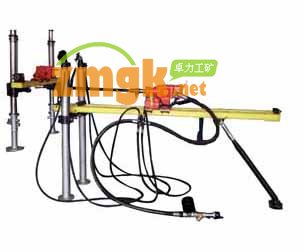

ZQJC-220/7.0_ZQJC-260/8.0氣動架柱式鉆機

ZQJC-220/7.0氣動架柱式鉆機  ZQJC-260/8.0氣動架柱式鉆機  ZQJC-300/9.0氣動架柱式鉆機  ZQJC-360/7.1氣動架柱式鉆機

ZQJC系列氣動架柱式鉆機是我公司最新研制產品，它具有安全防爆、轉矩大、轉速高、體積小、重量輕、結構簡單、拆裝方便等優點，拆開后各部件小于50千克。
其中ZQJC-360/7.1為國內同類型扭矩最大氣動架柱鉆機。機器主機回轉具有正反轉功能，可輕松鉆機和推出鉆具；進給采用獨立馬達，給進力大，故障率低；通過控制進氣量，可以調節回轉速度和給進速度。
該系列鉆機可以配套使用高效螺旋鉆桿和地質鉆桿，廣泛應用于煤礦探水、注水、探排瓦斯、泄放壓力孔、巷道幫錨桿孔等的鉆孔施工。

ZQJC系列氣動架柱式鉆機技術參數表
序號 基本性能參數 單位 參考值
1 鉆機型號 - ZQJC-220/7.0 ZQJC-260/8.0 ZQJC-300/9.0 ZQJC-360/7.1
2 工作壓力 MPa 0.4 0.5 0.63 0.4 0.5 0.63 0.4 0.5 0.63 0.4 0.5 0.63
3 額定轉矩 N?m 200 220 240 240 260 280 280 300 320 310 360 370
4 額定轉速 r/min 280 305 315 275 295 310 260 290 295 170 190 200
5 最大輸出功率 kW 5.9 7.0 7.9 6.9 8.0 9.0 7.6 9.0 9.8 5.5 7.1 7.7
6 最大負荷轉矩 N?m 250 280 295 290 315 330 440 460 470 490 500 520
7 動力失速轉矩 N?m 270 290 315 310 340 350 460 480 490 510 530 540
8 起動轉矩 N?m 260 290 305 300 325 340 450 470 480 500 520 530
9 耗氣量 m3/min 5 6 7 5.5 7 7.5 6.5 8 8.6 7 8 9
10 空載轉速 r/min 750 850 950 740 840 900 500 600 700 360 400 440
11 1/2空載轉速 r/min 375 425 475 370 420 450 250 300 350 180 200 220
12 1/2空載轉速下轉矩 N?m 170 190 210 180 200 220 250 270 290 290 340 360
13 噪聲 聲功
率級 dB(A) ≤116 ≤118 ≤120 ≤116 ≤118 ≤120 ≤116 ≤118 ≤120 ≤116 ≤118 ≤120
  聲壓級 dB(A) ≤106 ≤108 ≤110 ≤106 ≤108 ≤110 ≤106 ≤108 ≤110 ≤106 ≤108 ≤110
14 推進力 kN 6 8 10 6 8 10 6 8 10 6 8 10
15 導軌長度 mm 2000 2000 2000 2000
16 導軌推進行程 mm 1250 1250 1250 1250
17 空載推進速度 mm/min 5000 5000 5000 5000
18 主軸傾斜角度   ±70° ±70° ±70° ±70°
19 最大工作高度 mm 1600 1600 1600 1600
20 最小工作高度 mm 600 600 600 600
21 主機重 kg 45 48 48 48
22 架柱機重 kg 68 68 68 68
23 鉆尾尺寸 mm 18×18       24×24     26×26
24 鉆孔直徑 mm φ76～φ89 φ76～φ89 φ76～φ89 φ76～φ89
