ZQJC-360/7.1氣動架柱式鉆機

ZQJC-360/7.1氣動架柱式鉆機
產品分類：氣動架柱式鉆機

ZQJC-360/7.1 型氣動架柱式鉆機主要用在探測地質構造煤層、探放水、瓦斯、煤層注水、卸放壓力孔，巷道幫錨桿孔的鉆孔及錨桿的攪拌和螺母的安裝。也可用于巖巷樹脂錨桿的攪拌及螺母的安裝。

ZQJC-360/7.1 型氣動架柱式鉆機是靠架柱克服鉆機的重量和工作當中產生的反扭矩。

ZQJC-360/7.1 型氣動架柱式鉆機特點：

1、主機具有正、反轉功能，可以輕松鉆進和退出鉆具；

　　2、給進采用獨立馬達，給進力大，鉆進深度和鉆進效率分別比市場上現有的ZQJC系列鉆機提高60%；

　　3、通過控制氣量，輕松調節進給速度；操縱臺與主機分離，可遠距離操作控制鉆孔施工；

　　4、特有的雙重消音器結構，使噪音降到最低，有效改善了您的工作環境；

　　5、主機、支架、操縱臺即插即用，搬運方便。

ZQJC-360/7.1氣動架柱式鉆機

ZQJC系列氣動架柱式鉆機是我公司最新研制產品，它具有安全防爆、轉矩大、轉速高、體積小、重量輕、結構簡單、拆裝方便等優點，拆開后各部件小于50千克。其中ZQJC-360/7.1為國內同類型扭矩最大氣動架柱鉆機。機器主機回轉具有正反轉功能，可輕松鉆機和推出鉆具；進給采用獨立馬達，給進力大，故障率低；通過控制進氣量，可以調節回轉速度和給進速度。該系列鉆機可以配套使用高效螺旋鉆桿和地質鉆桿，廣泛應用于煤礦探水、注水、探排瓦斯、泄放壓力孔、巷道幫錨桿孔等的鉆孔施工。

序號	基本性能參數		單位	參考值
1	鉆機型號		-	ZQJC-220/7.0			ZQJC-260/8.0			ZQJC-300/9.0			ZQJC-360/7.1
2	工作壓力		MPa	0.4	0.5	0.63	0.4	0.5	0.63	0.4	0.5	0.63	0.4	0.5	0.63
3	額定轉矩		N·m	200	220	240	240	260	280	280	300	320	310	360	370
4	額定轉速		r/min	280	305	315	275	295	310	260	290	295	170	190	200
5	最大輸出功率		kW	5.9	7.0	7.9	6.9	8.0	9.0	7.6	9.0	9.8	5.5	7.1	7.7
6	最大負荷轉矩		N·m	250	280	295	290	315	330	440	460	470	490	500	520
7	動力失速轉矩		N·m	270	290	315	310	340	350	460	480	490	510	530	540
8	起動轉矩		N·m	260	290	305	300	325	340	450	470	480	500	520	530
9	耗氣量		m³/min	5	6	7	5.5	7	7.5	6.5	8	8.6	7	8	9
10	空載轉速		r/min	750	850	950	740	840	900	500	600	700	360	400	440
11	1/2空載轉速		r/min	375	425	475	370	420	450	250	300	350	180	200	220
12	1/2空載轉速下轉矩		N·m	170	190	210	180	200	220	250	270	290	290	340	360
13	噪聲	聲功率級	dB(A)	≤116	≤118	≤120	≤116	≤118	≤120	≤116	≤118	≤120	≤116	≤118	≤120
13	噪聲	聲壓級	dB(A)	≤106	≤108	≤110	≤106	≤108	≤110	≤106	≤108	≤110	≤106	≤108	≤110
14	推進力		kN	6	8	10	6	8	10	6	8	10	6	8	10
15	導軌長度		mm	2000			2000			2000			2000
16	導軌推進行程		mm	1250			1250			1250			1250
17	空載推進速度		mm/min	5000			5000			5000			5000
18	主軸傾斜角度			±70°			±70°			±70°			±70°
19	最大工作高度		mm	1600			1600			1600			1600
20	最小工作高度		mm	600			600			600			600
21	主機重		kg	45			48			48			48
22	架柱機重		kg	68			68			68			68
23	鉆尾尺寸		mm	18×18 24×24 26×26
24	鉆孔直徑		mm	φ76～φ89			φ76～φ89			φ76～φ89			φ76～φ89

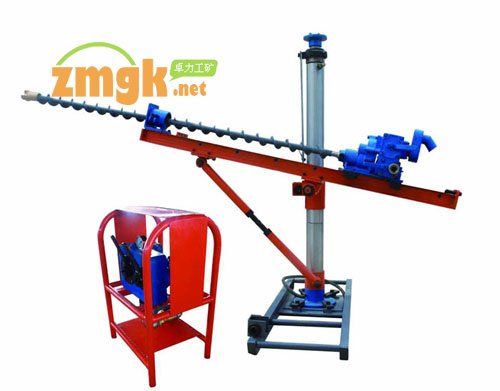

ZQJC-360/7.1氣動架柱式鉆機產品圖：
