反井鉆機擴孔鉆頭的選擇

擴孔鉆頭的選擇 擴孔鉆頭由刀具、刀盤體、中心管、穩定器、冷卻裝置等部分組成。根據擴孔方式分為一次擴孔鉆頭和分次擴孔鉆頭。反井擴孔鉆頭 結構如圖4-3所示。 擴孔鉆頭應根據巖石的堅硬程度來選擇，有鑲齒滾刀、盤形滾刀， 可參照下表選用。

滾刀類型表 滾刀類型

適應巖石類型 巖石單向 抗壓強度（MPa）
盤型滾刀 鑲齒滾刀 （ZY） 鈣質膠結礫巖，堅固的頁巖、堅固的 泥灰巖、砂眼、泥灰質石灰巖、致密 灰巖、片麻巖 ≤110
盤型滾刀 鑲齒滾刀 （Y） 堅固的石灰巖、堅固的砂質頁巖、石 灰質膠結的致密砂巖、白云巖 110～160
鑲齒滾刀 花崗巖、石英巖、輝綠巖、玄武巖等 160～200

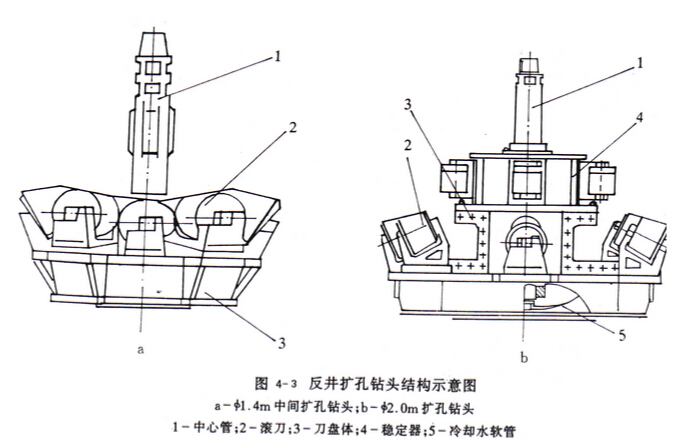

圖4-3  反井擴孔鉆頭結構示意圖  a - Ф1.4m中間孔擴孔鉆頭; b -Ф2.0m中間 孔擴孔鉆頭  1- 中心管；2- 滾刀；3- 刀盤體；4- 穩定器； 5- 冷卻水軟管
